SƠ ĐỒ CHÂN ECM XE HONDA FUTURE 125 FI MÃ KZY & WAVE RSX 110 FI: TRA CỨU MÀU DÂY, ĐỐI CHIẾU WAVE I 125 VÀ BẮT BỆNH THƯỜNG GẶP
Trong đại gia đình xe số phun xăng điện tử của Honda, Future 125 FI (Future Mập - mã ECM KZY) là dòng xe số tay ga cực kỳ phổ biến tại Việt Nam. Với kiểu dáng sang trọng, bền bỉ và tiết kiệm xăng vượt trội, Future 125 FI luôn được anh em người dùng cực kỳ ưa chuộng. Đáng chú ý, khối mã ECM KZY của dòng xe này hoàn toàn không sử dụng cảm biến góc nghiêng và được dùng chung 100% với xe Wave RSX 110 FI! Ngoài ra, hệ thống điện này cũng tương đồng với mẫu xe Wave i 125 nhập khẩu Thái Lan đang rất hot trên thị trường.
Xe Honda Future 125 FI (Future Mập) sang trọng và lịch lãm (Nguồn: Google)
Dòng xe Honda Wave i 125 nhập khẩu kiểu dáng thể thao xịn xò (Nguồn: ThanhNien.Vn)
Kiểm tra hệ thống điện phun xăng PGM-FI trên xe Future Mập (Nguồn: Google)

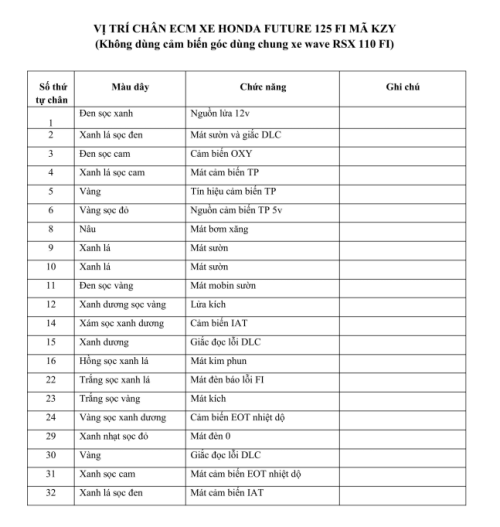

1. BẢNG SƠ ĐỒ TRA CỨU CHI TIẾT CÁC CHÂN ECM FUTURE 125 FI (KZY) / WAVE RSX 110 FI
Để giúp anh em thợ dễ dàng đo đạc, chẩn đoán và khắc phục nhanh các sự cố điện trên mã ECM KZY, dưới đây là bảng thông số chuẩn chi tiết thứ tự chân giắc, màu dây thực tế và chức năng nhiệm vụ:
| Số thứ tự chân | Màu dây | Chức năng nhiệm vụ | Ghi chú kỹ thuật |
|---|---|---|---|
| 1 | Đen sọc xanh | Nguồn lửa 12V | Nguồn dương 12V sau khóa cấp cho ECM |
| 2 | Xanh lá sọc đen | Mát sườn và giắc DLC | Đường mát chính nuôi ECM & giắc đọc lỗi |
| 3 | Đen sọc cam | Cảm biến OXY | Tín hiệu cảm biến Oxy xả cổ pô |
| 4 | Xanh lá sọc cam | Mát cảm biến TP | Đường mát chuẩn cảm biến bướm ga |
| 5 | Vàng | Tín hiệu cảm biến TP | Tín hiệu điện áp góc mở tay ga |
| 6 | Vàng sọc đỏ | Nguồn cảm biến TP 5V | Nguồn chuẩn 5V xuất từ ECM nuôi TP |
| 8 | Nâu | Mát bơm xăng | Mạch dập mát điều khiển bơm xăng |
| 9 | Xanh lá | Mát sườn | Đường mát sườn xe |
| 10 | Xanh lá | Mát sườn | Đường mát sườn phụ |
| 11 | Đen sọc vàng | Mát mobin sườn | Mạch dập mát kích cao áp đánh lửa |
| 12 | Xanh dương sọc vàng | Lửa kích | Tín hiệu cuộn kích CKP từ mâm lửa |
| 14 | Xám sọc xanh dương | Cảm biến IAT | Tín hiệu cảm biến nhiệt độ khí nạp |
| 15 | Xanh dương | Giắc đọc lỗi DLC | Đường dữ liệu chẩn đoán đọc lỗi |
| 16 | Hồng sọc xanh lá | Mát kim phun | Mạch dập mát kích phun nhiên liệu |
| 22 | Trắng sọc xanh lá | Mát đèn báo lỗi FI | Tín hiệu dập mát sáng đèn báo lỗi FI |
| 23 | Trắng sọc vàng | Mát kích | Đường mát tín hiệu cuộn kích CKP |
| 24 | Vàng sọc xanh dương | Cảm biến EOT nhiệt độ | Tín hiệu cảm biến nhiệt độ động cơ |
| 29 | Xanh nhạt sọc đỏ | Mát đèn 0 | Đường mát tín hiệu báo số 0 (N) |
| 30 | Vàng | Giắc đọc lỗi DLC | Đường giao tiếp chẩn đoán |
| 31 | Xanh sọc cam | Mát cảm biến EOT nhiệt độ | Đường mát riêng cảm biến nhiệt độ động cơ |
| 32 | Xanh lá sọc đen | Mát cảm biến IAT | Đường mát riêng cảm biến nhiệt độ khí nạp |
2. BẢNG TỔNG HỢP PAN BỆNH THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC CHUYÊN SÂU
Khi xe Future 125 FI (Future Mập) hoặc Wave RSX 110 FI gặp sự cố không nổ máy, hụp ga hay báo lỗi FI, anh em đối chiếu nhanh theo bảng xử lý pan bệnh dưới đây:
| Mã lỗi FI / Pan bệnh | Chân giắc liên quan | Triệu chứng thực tế trên xe | Hướng dẫn kiểm tra & Khắc phục |
|---|---|---|---|
| Mất lửa cao áp, mất bơm xăng (Lỗi 12 - CKP) | Chân 12 (Xanh dương/Vàng) & Chân 23 (Trắng/Vàng) | Đề môtơ quay bình thường nhưng bugi không đánh lửa, bơm xăng không kêu tạch. | 1. Đo điện trở cuộn kích dưới mâm lửa tại chân 12 và 23. 2. Thông số chuẩn: ~110 - 140 Ω. Nếu = 0 Ω hoặc ∞ -] Thay cuộn kích CKP. 3. Kiểm tra đứt đường dây điện từ mâm lửa lên giắc ECM. |
| Hụp ga đầu, ngợp ga, không vọt (Lỗi 7, 8 - TP) | Chân 4 (Xanh lá/Cam), Chân 5 (Vàng), Chân 6 (Vàng/Đỏ) | Vặn ga đầu xe bị hẫng ngợp, chạy giật cục, ga-lăng-ti không đều. | 1. Đo điện áp nguồn cấp tại chân 6 (phải đủ 5V). 2. Đo điện áp chân 5 (tín hiệu TP) khi vặn ga từ từ: phải tăng mịn từ 0.5V lên 4.2V. 3. Vệ sinh họng ga hoặc thay cảm biến TP nếu sụt áp. |
| Khó nổ máy sáng sớm, chạy hao xăng (Lỗi 21 - EOT) | Chân 24 (Vàng/Xanh dương) & Chân 31 (Xanh/Cam) | Sáng sớm đề rất khó nổ máy, khi máy nóng xe chạy bị ì hoặc hao xăng bất thường. | 1. Đo điện trở cảm biến nhiệt độ động cơ EOT giữa chân 24 và 31. 2. Đo kiểm tra đứt dây tín hiệu từ lốc máy về giắc ECM. 3. Thay cảm biến EOT mới nếu thông số không nhảy theo nhiệt độ. |
| Bơm xăng không chạy / Lỗi Kim phun | Chân 8 (Nâu) & Chân 16 (Hồng/Xanh lá) | Bật khóa bơm xăng không chạy hoặc xe không phun xăng khi bấm đề. | 1. Đo điện áp 12V cấp cho bơm xăng và kim phun. 2. Kiểm tra tín hiệu dập mát từ ECM ở chân 8 (Bơm) và chân 16 (Kim phun). 3. Xử lý kẹt mô-tơ bơm xăng hoặc thay kim phun nếu đứt cuộn. |
3. NGUYÊN TẮC KỸ THUẬT QUAN TRỌNG KHI SỬA ĐIỆN FUTURE 125 FI / WAVE RSX FI
- ⋆ ECM không dùng cảm biến góc nghiêng: Dòng ECM KZY được thiết kế không sử dụng cảm biến góc nghiêng, giúp hệ thống điện gọn gàng hơn và tuyệt đối không xảy ra các lỗi gián đoạn do cảm biến góc ngắt máy giữa đường.
- ⋆ Khả năng dùng chung phong phú: Mã ECM KZY này dùng chung hoàn toàn giữa Future 125 FI (Future Mập) và Wave RSX 110 FI. Thợ có thể mượn IC qua lại để thử nghiệm bắt bệnh cực kỳ tiện lợi!
- ⋆ Đo đạc an toàn bằng VOM: Luôn kiểm tra nguồn 12V (Chân 1) và nguồn nuôi cảm biến 5V (Chân 6) bằng đồng hồ VOM kỹ thuật số. Tuyệt đối không dùng bóng đèn thử quẹt lửa vào các chân tín hiệu cảm biến để tránh làm hỏng mạch vi xử lý bên trong ECM.
