SƠ ĐỒ CHÂN ECM XE HONDA FUTURE X FI MÃ KYL: BẮT BỆNH CHI TIẾT
Tiếp nối thành công của dòng Future Neo FI (mã KVL) huyền thoại, Honda đã trình làng phiên bản Future X FI (mã ECM KYL) với những cải tiến kỹ thuật rất đáng chú ý. Mẫu xe này giữ nguyên sự đầm chắc, tiết kiệm nhiên liệu vượt trội của khối động cơ 125cc. Tuy nhiên, về phần hệ thống điện FI, Honda đã thực hiện một bước tinh giản cực kỳ quan trọng: BỎ HOÀN TOÀN CẢM BIẾN GÓC NGHIÊNG NGẮT MÁY (TILT ANGLE SENSOR). Bảng tra cứu dưới đây sẽ giúp anh em thợ dễ dàng đo đạc và khoanh vùng pan bệnh cực nhanh cho dòng xe này.
Dòng xe Honda Future X FI dáng đẹp, máy êm và cực kỳ tiết kiệm xăng (Nguồn: Internet)

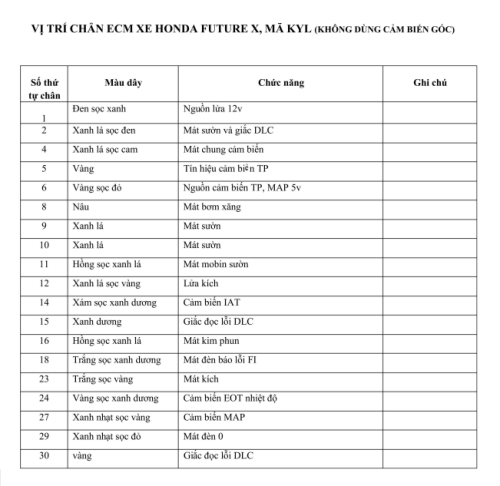

Sơ đồ vị trí chân ECM xe Honda Future X FI mã KYL (Nguồn: Internet)
1. BẢNG SƠ ĐỒ TRA CỨU CHI TIẾT CÁC CHÂN ECM FUTURE X FI (MÃ KYL)
So với sơ đồ Future Neo (KVL) có 21 chân hoạt động bao gồm cả chân 26 dành cho cảm biến góc, thì trên Future X FI (KYL), chân 26 đã được bỏ trống do hãng loại bỏ cảm biến góc. Dưới đây là bảng thông số chuẩn chi tiết thứ tự chân giắc, màu dây thực tế và chức năng nhiệm vụ trên ECM KYL:
| Số thứ tự chân | Màu dây | Chức năng nhiệm vụ | Ghi chú kỹ thuật |
|---|---|---|---|
| 1 | Đen sọc xanh | Nguồn lửa 12V | Nguồn dương 12V sau khóa cấp cho ECM |
| 2 | Xanh lá sọc đen | Mát sườn và giắc DLC | Đường mát chính nuôi ECM & chẩn đoán |
| 4 | Xanh lá sọc cam | Mát chung cảm biến | Đường mát chung cho bộ cảm biến |
| 5 | Vàng | Tín hiệu cảm biến TP | Tín hiệu điện áp góc mở tay ga |
| 6 | Vàng sọc đỏ | Nguồn cảm biến TP, MAP 5V | Nguồn chuẩn 5V xuất nuôi cảm biến |
| 8 | Nâu | Mát bơm xăng | Mạch dập mát điều khiển bơm xăng |
| 9 | Xanh lá | Mát sườn | Đường mát sườn xe |
| 10 | Xanh lá | Mát sườn | Đường mát sườn phụ |
| 11 | Hồng sọc xanh lá | Mát mobin sườn | Mạch dập mát kích cao áp đánh lửa |
| 12 | Xanh lá sọc vàng | Lửa kích | Tín hiệu kích CKP từ mâm lửa |
| 14 | Xám sọc xanh dương | Cảm biến IAT | Cảm biến nhiệt độ khí nạp |
| 15 | Xanh dương | Giắc đọc lỗi DLC | Đường dữ liệu chẩn đoán đọc lỗi |
| 16 | Hồng sọc xanh lá | Mát kim phun | Mạch dập mát kích phun nhiên liệu |
| 18 | Trắng sọc xanh dương | Mát đèn báo lỗi FI | Tín hiệu dập mát sáng đèn FI đồng hồ |
| 23 | Trắng sọc vàng | Mát kích | Đường mát tín hiệu cuộn kích CKP |
| 24 | Vàng sọc xanh dương | Cảm biến EOT nhiệt độ | Tín hiệu cảm biến nhiệt độ động cơ |
| 27 | Xanh nhạt sọc vàng | Cảm biến MAP | Tín hiệu áp suất khí nạp |
| 29 | Xanh nhạt sọc đỏ | Mát đèn 0 | Đường mát tín hiệu báo số 0 (N) |
| 30 | Vàng | Giắc đọc lỗi DLC | Đường giao tiếp chẩn đoán |
2. BẢNG TỔNG HỢP PAN BỆNH THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC CHUYÊN SÂU
Do Future X FI đã lược bỏ cảm biến góc nghiêng, hệ thống điện nhẹ nhàng và bớt lỗi vặt hơn. Tuy nhiên anh em vẫn cần lưu ý các pan bệnh đặc trưng dưới đây:
| Mã lỗi FI / Pan bệnh | Chân giắc liên quan | Triệu chứng thực tế trên xe | Hướng dẫn kiểm tra & Khắc phục |
|---|---|---|---|
| Mất lửa cao áp, mất bơm xăng (Lỗi 12 - CKP) | Chân 12 (Xanh lá/Vàng) & Chân 23 (Trắng/Vàng) | Đề môtơ quay bình thường nhưng bugi không đánh lửa, bơm xăng không kêu tạch. | 1. Đo điện trở cuộn kích dưới mâm lửa tại chân 12 và 23. 2. Thông số chuẩn: ~110 - 140 Ω. Nếu = 0 Ω hoặc ∞ -] Thay cuộn kích CKP. 3. Kiểm tra mục đứt đường dây điện từ mâm lửa lên giắc ECM. |
| Hụp ga đầu, không vọt, hao xăng (Lỗi 7, 8 - TP/MAP) | Chân 5 (Vàng), Chân 6 (Vàng/Đỏ), Chân 27 (Xanh nhạt/Vàng) | Vặn ga đầu xe bị hẫng ngợp, chạy giật cục, ga-lăng-ti trập trùng. | 1. Đo điện áp nguồn cấp tại chân 6 (phải đủ 5V). 2. Đo điện áp chân 5 (tín hiệu TP) khi vặn ga từ từ: phải tăng mịn từ 0.5V lên 4.2V. 3. Vệ sinh họng ga hoặc thay cảm biến TP/MAP nếu sụt áp. |
| Khó nổ máy sáng sớm, chạy bị ngợp (Lỗi 21 - EOT) | Chân 24 (Vàng/Xanh dương) | Sáng sớm đề rất khó nổ máy, khi máy nóng xe chạy bị ì hoặc hao xăng. | 1. Đo điện trở cảm biến nhiệt độ động cơ EOT tại chân 24. 2. Đo kiểm tra đứt dây tín hiệu từ lốc máy về giắc ECM. 3. Thay cảm biến EOT mới nếu thông số không đổi theo nhiệt độ. |
| Bơm xăng không chạy / Lỗi Kim phun | Chân 8 (Nâu) & Chân 16 (Hồng/Xanh lá) | Bật khóa bơm xăng không nhúc nhích hoặc xe không phun xăng khi bấm đề. | 1. Đo điện áp 12V cấp cho bơm xăng và kim phun. 2. Kiểm tra tín hiệu dập mát từ ECM ở chân 8 (Bơm) và chân 16 (Kim phun). 3. Xử lý kẹt mô-tơ bơm xăng hoặc thay kim phun nếu bị đứt cuộn. |
3. ĐIỂM KHÁC BIỆT NỔI BẬT GIỮA FUTURE NEO (KVL) VÀ FUTURE X (KYL)
- ⋆ Loại bỏ cảm biến góc nghiêng: Dòng Future X (KYL) đã bỏ hẳn cảm biến góc, do đó sẽ không còn gặp trường hợp báo lỗi 54 hay xe bị tắt máy đột ngột khi đi qua ổ gà/nghiêng xe như trên Future Neo (KVL).
- ⋆ Giắc cắm và dây điện tối giản: Vì bỏ cảm biến góc nên chân 26 trên giắc cắm ECM KYL được bỏ trống, giúp bộ dây điện sườn gọn gàng và ít bị mục chập hơn.
- ⋆ Nguyên tắc đo đạc an toàn: Vẫn sử dụng đồng hồ VOM kỹ thuật số để kiểm tra nguồn 12V (Chân 1) và nguồn 5V nuôi cảm biến (Chân 6). Tuyệt đối không dùng bóng đèn thử quẹt lửa vào các chân tín hiệu để bảo vệ vi xử lý bên trong ECM!
