SƠ ĐỒ CHÂN ECM XE HONDA FUTURE NEO FI MÃ KVL: BÍ QUYẾT BẮT BỆNH VÀ NGUYÊN LÝ DÒNG XE "BẤT TỬ"
Nếu như trong làng xe số tự động phổ thông tại Việt Nam, Honda Future Neo FI (125cc, mã ECM KVL) được mệnh danh là một "huyền thoại sống" hay mẫu xe "bất tử" thì hoàn toàn không hề nói quá! Ra mắt từ giai đoạn 2007 - 2009, đây chính là mẫu xe số đầu tiên tại Việt Nam được Honda ưu ái trang bị hệ thống phun xăng điện tử PGM-FI tiên tiến. Sở hữu thiết kế góc cạnh lịch lãm, dàn nhựa dày dặn chắc chắn cùng khối động cơ 125cc siêu êm, siêu bền và cực kỳ tiết kiệm xăng, Future Neo FI cho đến nay vẫn là mẫu xe được anh em săn lùng với giá mộc cực kỳ đắt đỏ.
Honda Future Neo 125 FI - Biểu tượng xe số huyền thoại, tiết kiệm xăng đỉnh cao (Nguồn: VnExpress)

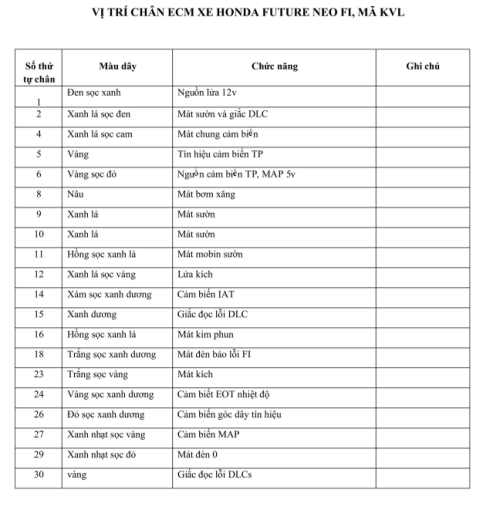

Bảng sơ đồ chi tiết vị trí chân ECM xe Honda Future Neo FI mã KVL (Nguồn: Internet)
1. BẢNG TRA CỨU CHI TIẾT SƠ ĐỒ CHÂN ECM FUTURE NEO FI (MÃ KVL)
Để giúp anh em thợ dễ dàng đo đạc, chẩn đoán và khắc phục nhanh các sự cố điện trên cỗ máy huyền thoại này, dưới đây là bảng thông số chuẩn chi tiết thứ tự chân giắc, màu dây thực tế và chức năng nhiệm vụ trên ECM KVL:
| Số thứ tự chân | Màu dây | Chức năng nhiệm vụ | Ghi chú kỹ thuật |
|---|---|---|---|
| 1 | Đen sọc xanh | Nguồn lửa 12V | Nguồn dương 12V sau khóa cấp cho ECM |
| 2 | Xanh lá sọc đen | Mát sườn và giắc DLC | Đường mát chính nuôi ECM & chẩn đoán |
| 4 | Xanh lá sọc cam | Mát chung cảm biến | Đường mát chung cho bộ cảm biến |
| 5 | Vàng | Tín hiệu cảm biến TP | Tín hiệu điện áp góc mở tay ga |
| 6 | Vàng sọc đỏ | Nguồn cảm biến TP, MAP 5V | Nguồn chuẩn 5V xuất nuôi cảm biến |
| 8 | Nâu | Mát bơm xăng | Mạch dập mát điều khiển bơm xăng |
| 9 | Xanh lá | Mát sườn | Đường mát sườn xe |
| 10 | Xanh lá | Mát sườn | Đường mát sườn phụ |
| 11 | Hồng sọc xanh lá | Mát mobin sườn | Mạch dập mát kích cao áp đánh lửa |
| 12 | Xanh lá sọc vàng | Lửa kích | Tín hiệu kích CKP từ mâm lửa |
| 14 | Xám sọc xanh dương | Cảm biến IAT | Cảm biến nhiệt độ khí nạp |
| 15 | Xanh dương | Giắc đọc lỗi DLC | Đường dữ liệu chẩn đoán đọc lỗi |
| 16 | Hồng sọc xanh lá | Mát kim phun | Mạch dập mát kích phun nhiên liệu |
| 18 | Trắng sọc xanh dương | Mát đèn báo lỗi FI | Tín hiệu dập mát sáng đèn FI đồng hồ |
| 23 | Trắng sọc vàng | Mát kích | Đường mát tín hiệu cuộn kích CKP |
| 24 | Vàng sọc xanh dương | Cảm biến EOT nhiệt độ | Tín hiệu cảm biến nhiệt độ động cơ |
| 26 | Đỏ sọc xanh dương | Cảm biến góc dây tín hiệu | Tín hiệu cảm biến góc nghiêng ngắt máy |
| 27 | Xanh nhạt sọc vàng | Cảm biến MAP | Tín hiệu áp suất khí nạp |
| 29 | Xanh nhạt sọc đỏ | Mát đèn 0 | Đường mát tín hiệu số 0 (N) |
| 30 | Vàng | Giắc đọc lỗi DLCs | Đường giao tiếp chẩn đoán phụ |
2. BẢNG TỔNG HỢP PAN BỆNH THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC CHUYÊN SÂU
Khi xe Future Neo FI xuất hiện hiện tượng hụp ga, khó nổ hoặc đèn FI báo lỗi nhấp nháy, anh em thợ đối chiếu ngay bảng chẩn đoán bên dưới để khoanh vùng xử lý nhanh:
| Mã lỗi FI / Pan bệnh | Chân giắc liên quan | Triệu chứng thực tế trên xe | Hướng dẫn kiểm tra & Khắc phục |
|---|---|---|---|
| Mất lửa cao áp, mất bơm xăng (Lỗi 12 - CKP) | Chân 12 (Xanh lá/Vàng) & Chân 23 (Trắng/Vàng) | Đề môtơ quay bình thường nhưng hoàn toàn không có lửa ở bugi, bơm xăng không chạy. | 1. Đo điện trở cuộn kích dưới mâm lửa tại chân 12 và 23. 2. Thông số chuẩn: ~110 - 140 Ω. Nếu = 0 Ω hoặc ∞ -] Thay cuộn kích CKP mới. 3. Kiểm tra mục đứt đường dây điện từ mâm lửa lên giắc ECM. |
| Hụp ga đầu, không vọt, hao xăng (Lỗi 7, 8 - TP/MAP) | Chân 5 (Vàng), Chân 6 (Vàng/Đỏ), Chân 27 (Xanh nhạt/Vàng) | Vặn ga đầu xe bị hẫng ngợp, chạy giật cục, ga-lăng-ti trập trùng. | 1. Đo điện áp nguồn cấp tại chân 6 (phải đủ 5V). 2. Đo điện áp chân 5 (tín hiệu TP) khi vặn ga từ từ: phải tăng mịn từ 0.5V lên 4.2V. 3. Vệ sinh họng ga hoặc thay cảm biến TP/MAP nếu sụt áp. |
| Khó nổ máy sáng sớm, chạy bị ngợp (Lỗi 21 - EOT) | Chân 24 (Vàng/Xanh dương) | Sáng sớm đề rất khó nổ máy, khi máy nóng xe chạy bị ì hoặc hao xăng. | 1. Đo điện trở cảm biến nhiệt độ động cơ EOT tại chân 24. 2. Đo kiểm tra đứt dây tín hiệu từ lốc máy về giắc ECM. 3. Thay cảm biến EOT mới nếu thông số không đổi theo nhiệt độ. |
| Nghiêng xe tắt máy / Mất nguồn ngắt dập (Lỗi 54 - Cảm biến góc) | Chân 26 (Đỏ/Xanh dương) | Xe đang chạy bị ngắt máy đột ngột hoặc gạt xe nghiêng không tự ngắt máy. | 1. Kiểm tra vị trí lắp đặt cảm biến góc nghiêng dưới yên/sườn. 2. Đo điện áp nguồn và dây tín hiệu chân 26 về ECM. 3. Thay cảm biến góc nghiêng nếu bị chạm mạch inside. |
3. NGUYÊN TẮC KỸ THUẬT KHI ĐO ĐẠC HỆ THỐNG ĐIỆN FUTURE NEO FI
- ⋆ Kiểm tra nguồn chính sau khóa (Chân 1): Future Neo FI xài hệ thống điện bình củng cố rất ổn định. Nếu bật khóa không có đèn FI, hãy đo chân 1 (Đen/Xanh) phải đạt 12V. Nếu mất áp 12V, kiểm tra cầu chì chính và ổ khóa điện.
- ⋆ Nguồn nuôi cảm biến 5V (Chân 6): Chân 6 xuất nguồn 5V rất nhạy cảm. Nếu nguồn này bị rò rỉ hoặc chập xuống mát, ECM sẽ rớt vào chế độ an toàn (Safe Mode) làm xe hụp ga nặng.
- ⋆ Tuyệt đối không dùng đèn thử dây kim loại: Khi đo đạc hệ thống phun xăng PGM-FI đời đầu, luôn dùng đồng hồ VOM kỹ thuật số để tránh gây chập cháy bộ vi xử lý ECM KVL quý giá!
