SƠ ĐỒ CHÂN ECM XE YAMAHA JUPITER FI: TRA CỨU MÀU DÂY, CÁC LỖI THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC
Trong quá trình chẩn đoán và xử lý các pan bệnh hệ thống phun xăng điện tử (FI) trên dòng xe Yamaha Jupiter FI, việc nắm rõ vị trí chân ECM, màu dây và thông số điện trở tiêu chuẩn là vô cùng quan trọng. Dưới đây là bảng tra cứu chi tiết sơ đồ chân ECM cùng hướng dẫn bắt bệnh chuẩn xác cho anh em thợ.
Bảng tra cứu sơ đồ vị trí chân ECM xe Yamaha Jupiter FI (Nguồn: Tự chụp)
Bộ điều khiển trung tâm ECM xe Yamaha Jupiter FI (Nguồn: Google)
1. BẢNG SƠ ĐỒ CHI TIẾT VỊ TRÍ CHÂN ECM XE JUPITER FI
Dưới đây là bảng thông số kỹ thuật chuẩn chi tiết thứ tự chân, màu dây, chức năng nhiệm vụ và thông số điện trở kiểm tra thực tế trên xe Jupiter FI:
| Số thứ tự chân | Màu dây | Chức năng | Ghi chú / Điện trở chuẩn |
|---|---|---|---|
| 1 | Cam | Mobin sườn | Dập mát kích đánh lửa mobin |
| 2 | Đen | Mát nguồn | Mát nguồn chính ECM |
| 3 | Đen sọc xanh | Mát sườn | Dây mát liên kết sườn |
| 4 | Xanh sọc đen | Mát bơm xăng | Điều khiển dập mát rơ-le/môtơ bơm xăng |
| 6 | Xanh dương | Cảm biến TPS | Nguồn/Điện trở chuẩn: 160 Ω |
| 7 | Vàng | Tín hiệu của TPS | Tín hiệu góc mở tay ga (0.50 - 185 Ω) |
| 8 | Đen sọc xanh | Mát bộ 3 cảm biến | Mát chung bộ 3 cảm biến |
| 9 | Xám sọc đỏ | Cảm biến OXY | Tín hiệu cảm biến khí thải O2 |
| 10 | Đen sọc trắng | Mát sườn | Dây mát sườn phụ |
| 11 | Đỏ sọc trắng | Nguồn lửa 12V | Nguồn dương 12V sau ổ khóa cấp nuôi ECM |
| 13 | Đen | Mát sườn | Đường mát sườn |
| 16 | Xanh lá | Đèn FI | Tín hiệu điều khiển đèn báo lỗi trên đồng hồ |
| 18 | Cam sọc đen | Mát kim phun | Điều khiển kim phun (Điện trở: 22 - 24 Ω) |
| 20 | Nâu sọc trắng | Cảm biến MAP | Tín hiệu cảm biến áp suất khí nạp |
| 22 | Đỏ | Kích | Tín hiệu cuộn kích CKP (Điện trở chuẩn: 300 Ω) |
| 29 | Hồng sọc trắng | Cảm biến IAT | Tín hiệu cảm biến nhiệt độ khí nạp |
| 32 | Xanh sọc đỏ | Cảm biến nhiệt độ EOT, nhớt | Tín hiệu cảm biến nhiệt độ động cơ/nhớt |
| 33 | Trắng | Kích | Tín hiệu cuộn kích CKP (Điện trở chuẩn: 300 Ω) |

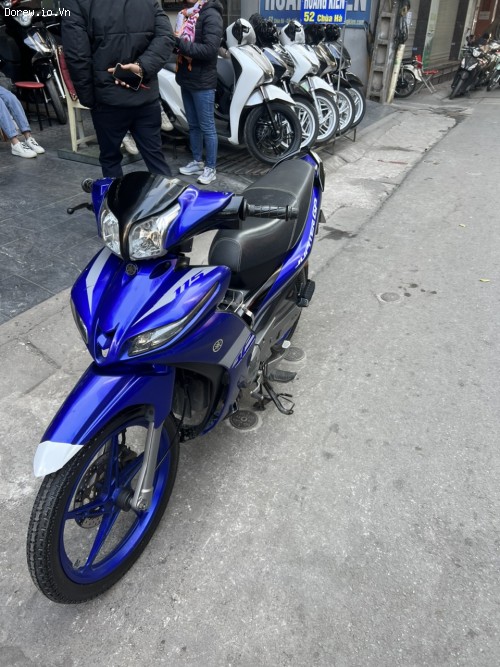

Dòng xe Yamaha Jupiter FI vận hành tiết kiệm nhiên liệu (Nguồn: Google)
2. BẢNG TỔNG HỢP CÁC LỖI THƯỜNG GẶP VÀ QUY TRÌNH XỬ LÝ CHUYÊN SÂU
Khi hệ thống điện FI trên Jupiter FI gặp sự cố, anh em thợ có thể đo đạc kiểm tra thông số điện trở và xử lý theo bảng tổng hợp dưới đây:
| Mã lỗi FI / Pan bệnh | Bộ phận hư hỏng | Triệu chứng thực tế | Hướng dẫn đo đạc & Khắc phục |
|---|---|---|---|
| Lỗi 12 | Cuộn kích CKP (Chân 22 Đỏ & Chân 33 Trắng) | Mất lửa cao áp, bơm xăng không chạy, đề không nổ máy. | 1. Dùng đồng hồ VOM đo điện trở giữa Chân 22 (Đỏ) và Chân 33 (Trắng). 2. Thông số chuẩn: ~300 Ω. Nếu vô cực (đứt) hoặc quá nhỏ (chập) -] Thay cuộn kích/mâm lửa. 3. Kiểm tra đường dây dẫn từ mâm lửa lên giắc cắm ECM. |
| Lỗi 15, 16 | Cảm biến TPS (Chân 6 Xanh dương & Chân 7 Vàng) | Hụp ga khi vặn ga đột ngột, hẫng ga, mất garanti. | 1. Đo điện trở chân 6 (Xanh dương) chuẩn 160 Ω. 2. Đo chân 7 (Vàng - Tín hiệu TPS) khi xoay tay ga: điện trở tăng giảm đều từ 0.50 đến 185 Ω. 3. Nếu điện trở nhảy gián đoạn hoặc sai lệch dải đo -] Thay thế cảm biến TPS mới. |
| Lỗi 39 | Kim phun (Chân 18 Cam/Đen) | Xe đề không nổ, không nghe tiếng tạch tạch ở kim phun. | 1. Đo điện trở cuộn dây kim phun ở chân 18 (Cam/Đen). 2. Thông số chuẩn: 22 - 24 Ω. 3. Nếu cuộn kim phun đứt hoặc chập -] Vệ sinh giắc cắm hoặc thay kim phun mới. |
| Lỗi 13, 14, 22 | Bộ cảm biến MAP / IAT (Chân 20 & Chân 29) | Xe ỳ máy, hao xăng, chạy không bốc. | 1. Kiểm tra giắc nối Chân 20 (Nâu/Trắng - MAP) và Chân 29 (Hồng/Trắng - IAT). 2. Kiểm tra dây mát chung bộ 3 cảm biến ở Chân 8 (Đen/Xanh). 3. Xúc rửa họng ga, kiểm tra đứt dây nguồn cấp 5V. |
| Lỗi 28 | Cảm biến nhiệt độ EOT (Chân 32 Xanh/Đỏ) | Khó nổ máy buổi sáng khi trời lạnh, xe hay tắt máy ngang. | 1. Kiểm tra đường dây Chân 32 (Xanh/Đỏ) từ ECM về cảm biến nhiệt độ trên lốc máy. 2. Đo điện trở cảm biến EOT khi nguội và khi nóng máy. 3. Thay cảm biến EOT mới nếu thông số không nhảy theo nhiệt độ. |
| Lỗi 33 | Mobin sườn (Chân 1 Cam) | Xe bị bỏ lửa, nổ lụp bụp, chết máy giữa đường. | 1. Đo thông mạch dây Cam (Chân 1) từ ECM ra mobin sườn. 2. Kiểm tra điện trở cuộn sơ cấp và thứ cấp của mobin sườn. 3. Thay tẩu bugi hoặc mobin sườn nếu bị rò rỉ điện cao áp. |
Kiểm tra và bảo dưỡng phụ tùng điện FI Jupiter FI (Nguồn: Google)
3. NGUYÊN TẮC KỸ THUẬT KHI ĐO ĐẠC HỆ THỐNG ĐIỆN JUPITER FI
- ⋆ Kiểm tra mát nguồn chính: Luôn ưu tiên kiểm tra chân 11 (Nguồn 12V sau khóa) và các chân mát 2, 3, 10, 13 trước khi phán đoán ECM hỏng.
- ⋆ Chú ý dải điện trở tiêu chuẩn: Khi đo cuộn kích (Chân 22 & 33) bắt buộc phải đạt ~300 Ω, cuộn kim phun (Chân 18) đạt 22 - 24 Ω. Nếu chênh lệch quá lớn sẽ khiến xe báo lỗi và hoạt động chập chờn.
- ⋆ Tuyệt đối không thử lửa quẹt dây: Hệ thống tín hiệu trên ECM rất nhạy cảm, chỉ được sử dụng đồng hồ VOM hoặc thiết bị chẩn đoán chuyên dụng để đo đạc tránh gây chập chết vi xử lý.
